產品名稱
SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN
DAZK-15N-15C-15T-15B-15D-15R DongAo-15N-15C-15T-15B-15D-15R電動閥門執行器/電動pvc球閥/電動絲口球閥
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
控制反饋方式： BD3J、B3J、B33J、B43J （反饋與到位同步）
特色功能：高速快開 / 斷電復位
帶報警輸出： A（繼電器觸點反饋）
可實現多位置模式
高性能無刷電機，內置過熱/過載保護
產品壽命高達2萬次
可將兩臺或多臺執行器并聯使用
產品特點
采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
可實現多位置，在開、關位置之外增加第三個位置（或第四個位置），特別適合控制三通閥門。
故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令的交換。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
通過菜單可實時調整閥門的開關速度，實現慢開功能。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
標準產品 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11C |
60/110Nm |
AC/DC24V |
B3/ BD3/B43
/B33/B44 |
J型 |
A型 |
10s |
PUL/PWM |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
ABS+壓鑄鋁 |
內八方 |
|
AC95-265V |
≤330° |
|
高速快開型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11CH |
60/110Nm |
AC/DC24V |
B3/ BD3/B43
/B33/B44 |
J型 |
A型 |
3-5s |
PUL/PWM |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
ABS+壓鑄鋁 |
內八方 |
|
AC95-265V |
≤330° |
|
斷電復位型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11C-KT |
60/110Nm |
AC/DC
24V |
KT32 |
J型 |
A型 |
15s |
PUL/PWM |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
ABS+壓鑄鋁 |
內八方 |
AC/DC
95-265V |
≤330° |
控制方式說明

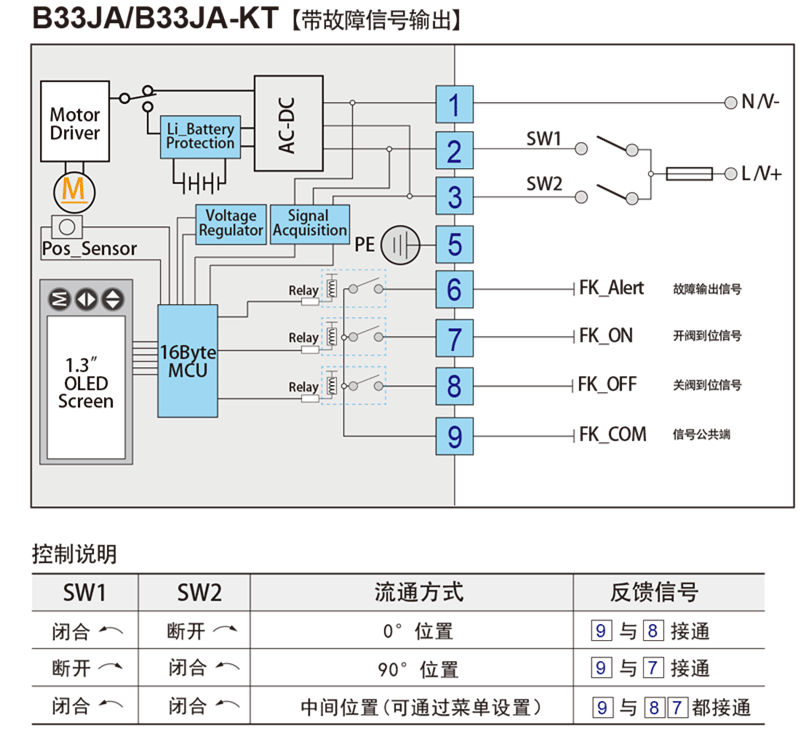

接線圖

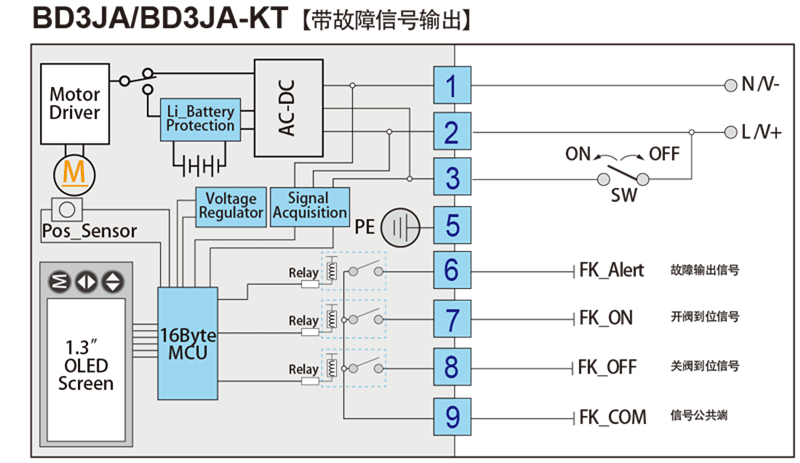

控制說明-B3J
SW切換至2，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針旋轉，到位后 9與7接通，給出開閥到位信號。
注1：執行器運行中9與7 8都處于斷開狀態。
注2：系統斷電后，反饋信號和故障信號消失，9與7 8 都處于斷開狀態。

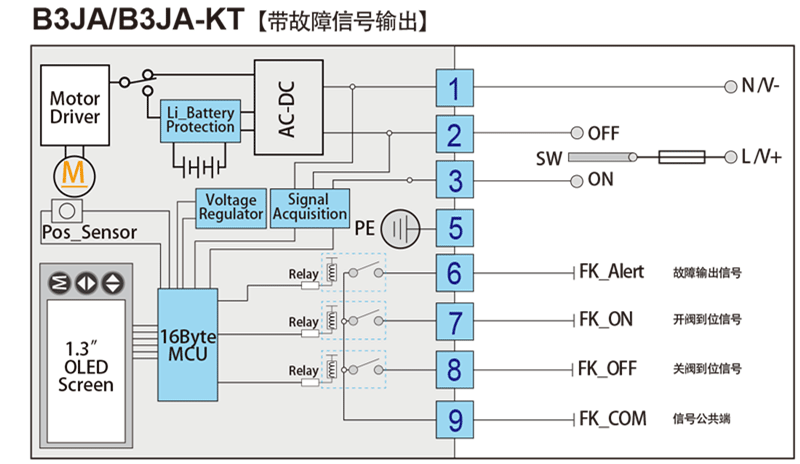

控制說明-B3J
SW斷開，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后9與7 接通，給出開閥到位信號。
注1：執行器運行中9與 8 7都處于斷開狀態。
注2：系統斷電后，反饋信號和故障信號消失，9與 8 7都處于斷開狀態

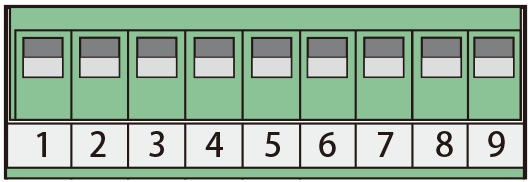

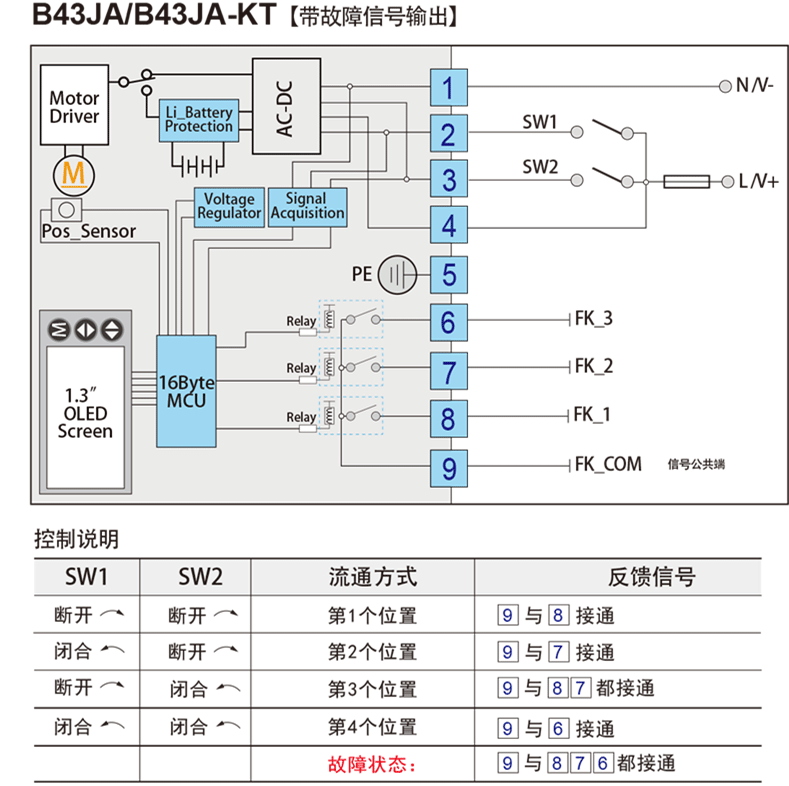

接線端子示意圖
交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64 |
