20-40N普通開關型
產品名稱
SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN
DAZK-40N-40C-40T-40B-40D-40R DongAo-40N-40C-40T-40B-40D-40R電動閥門執行器/電動pvc球閥/電動絲口球閥
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：DC24V，AC110V，AC230V，AC380V
控制反饋方式： B3S、BD3S
高性能無刷電機，內置過熱/過載保護
產品壽命高達1萬次
AC系列不可將兩臺或多臺執行器并聯使用
技術參數
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
20/40N |
200/400Nm |
DC24V |
B3/ BD3 |
S型
R型
P型
SR型 |
15s |
PWM |
90° |
IP67/F型 |
六角扳手 |
機械指示 |
壓鑄鋁 |
內八方
外四方 |
|
AC110V |
30s |
無 |
|
AC230V |
≤110° |
|
AC380V |
PB3 |
控制方式說明
接線圖

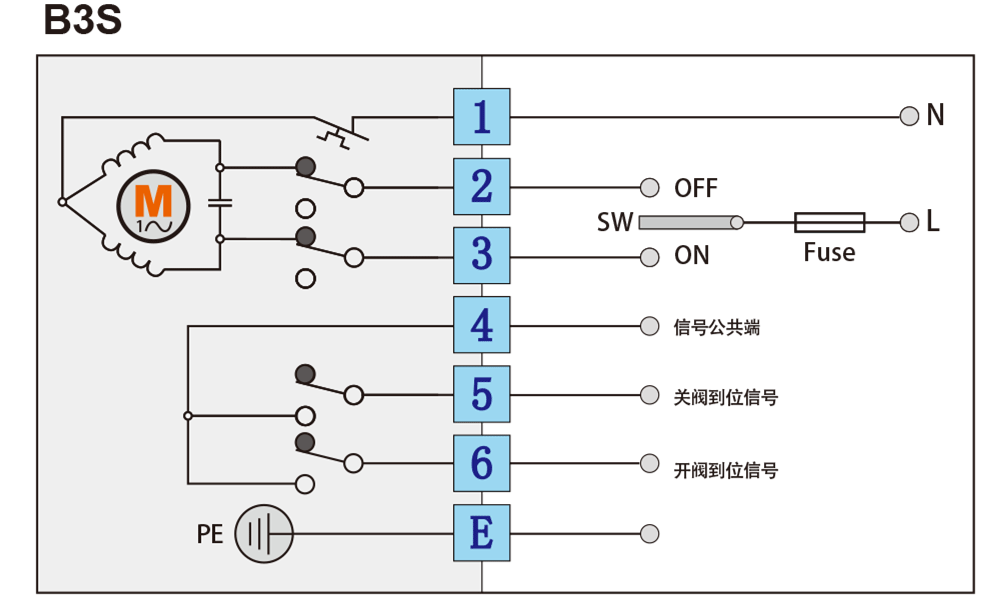

控制說明
SW切換至2，電動執行器將順時針旋轉，到位后 4與5接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針旋轉，到位后 4與6接通，給出開閥到位信號。
注1：執行器運行中 4與 56都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能切斷執行器的供電。

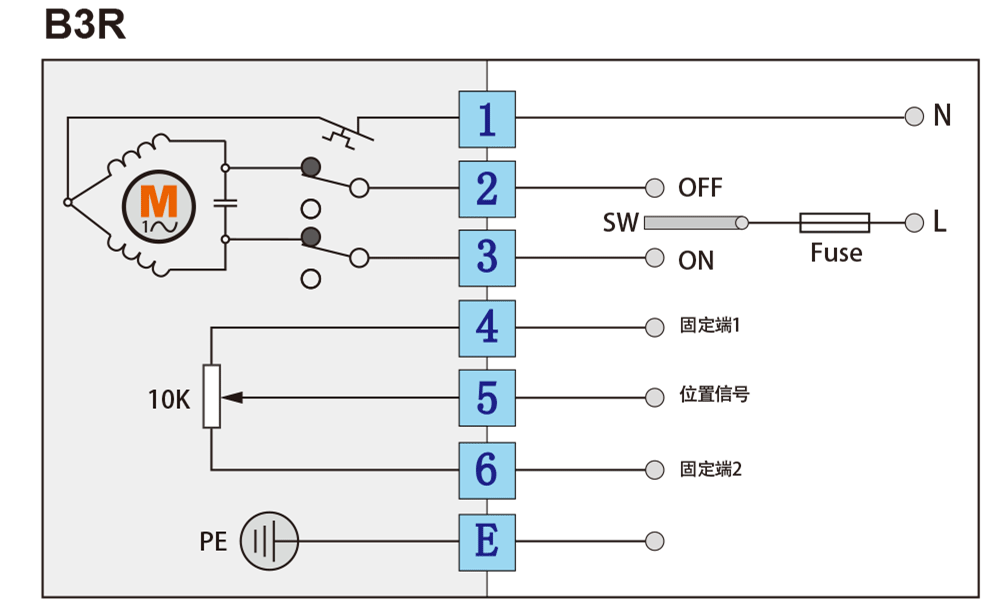

控制說明
SW切換至2，電動執行器將順時針轉動，45之間的電阻值將變小，關閥到位后電動執行器停轉。
SW切換至3，電動執行器將逆時針轉動，45之間的電阻值將變大，開閥到位后電動執行器停轉。

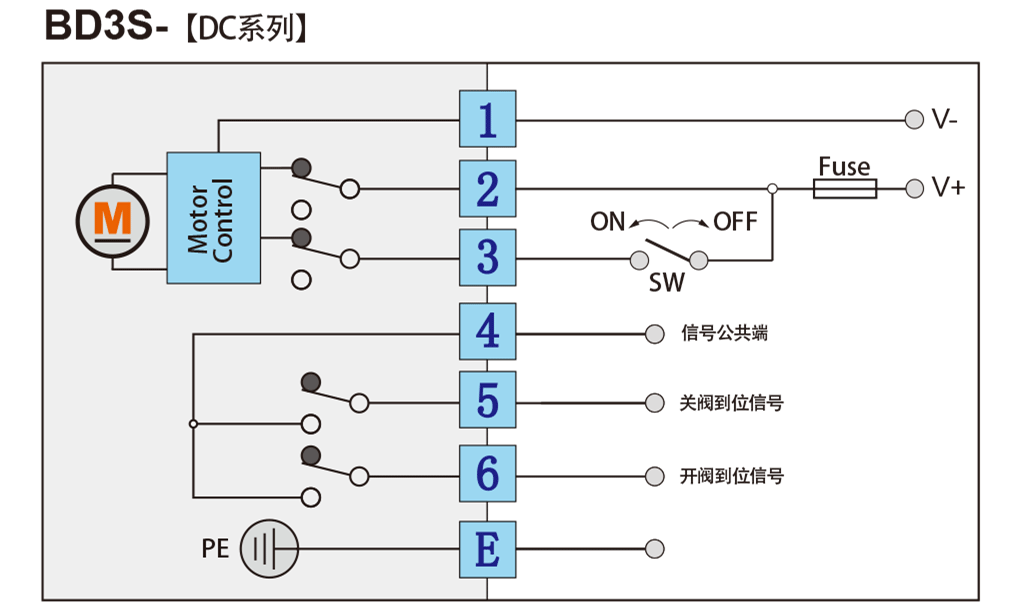

控制說明
SW斷開 ，電動執行器將順時針旋轉，到位后4與6接通，給出關閥到位信號。
SW閉合 ，電動執行器將逆時針旋轉，到位后4與5接通，給出開閥到位信號。
注1：執行器運行中45與6都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能切斷執行器的供電。

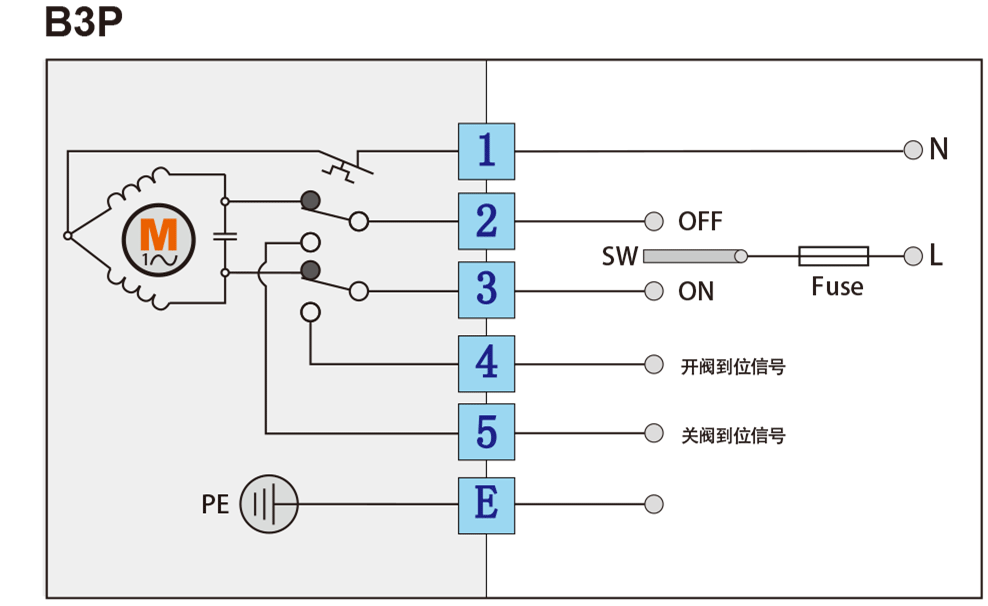

控制說明
SW切換至2 ，電動執行器將順時針旋轉，到位后 2與5 接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針 旋轉，到位后3與4 接通，給出開閥到位信號。
注1：執行器運行中 2與 5、 3與4 都處于斷開狀態。
注2：反饋信號與執行器實際到位時刻同步。

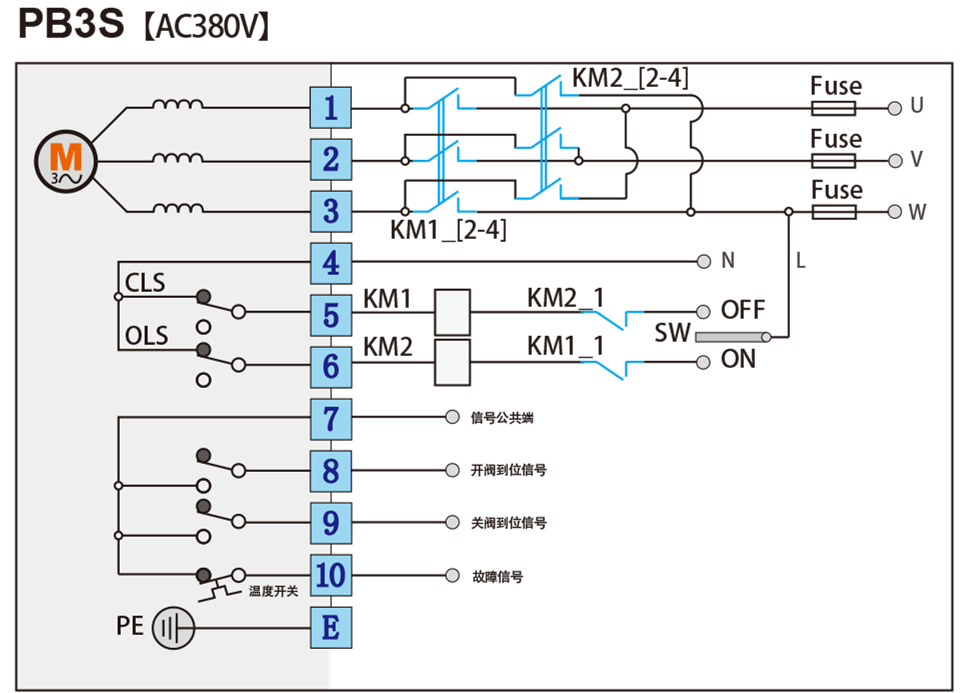

控制說明
SW切換至OFF，電動執行器將順時針旋轉，到位后7與9接通，給出關閥到位信號。
SW切換至ON，電動執行器將逆時針旋轉，到位后7與8接通，給出開閥到位信號。
注1：執行器運行中7與8 9都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能切斷執行器的供電。

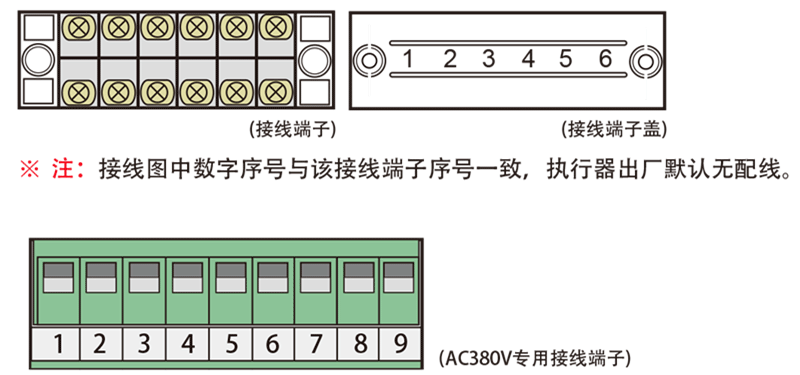

接線端子示意圖
